防爆琴臺式正壓柜
發布時間:2023/4/19 11:50:17
分類:防爆正壓柜
最近有61085人查看
防爆琴臺式正壓柜 防爆琴臺式正壓柜產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食...
- 產品介紹

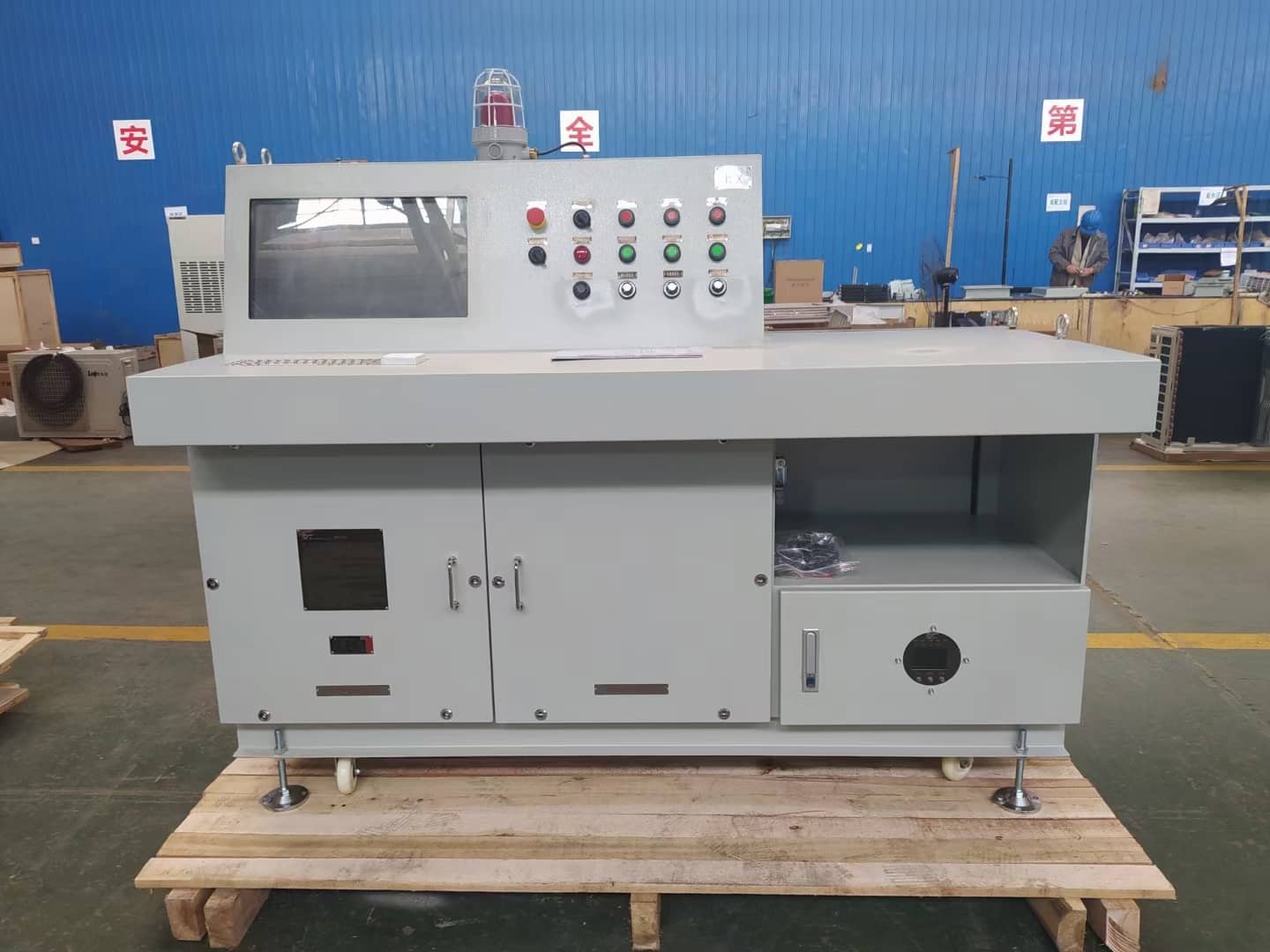

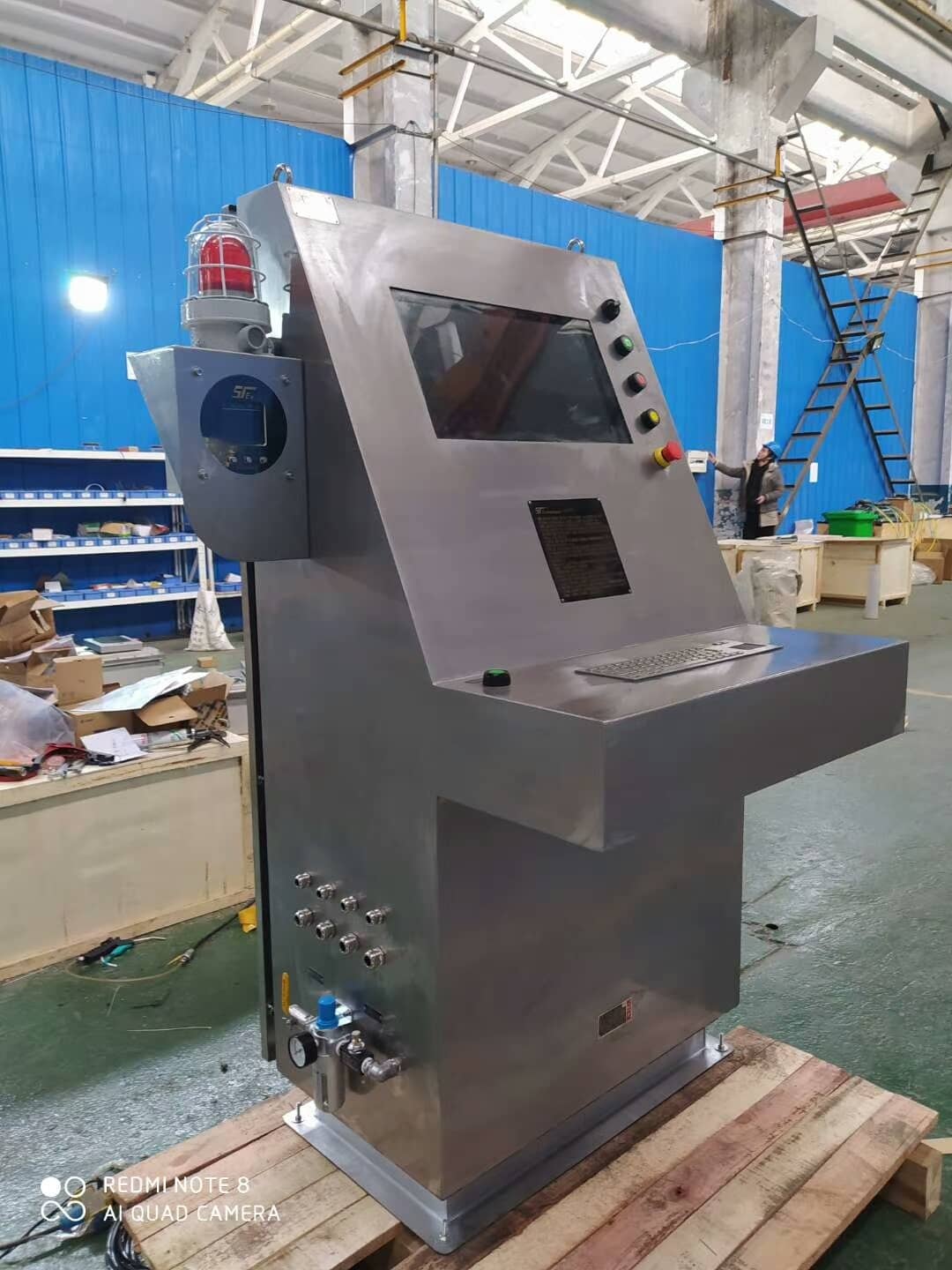

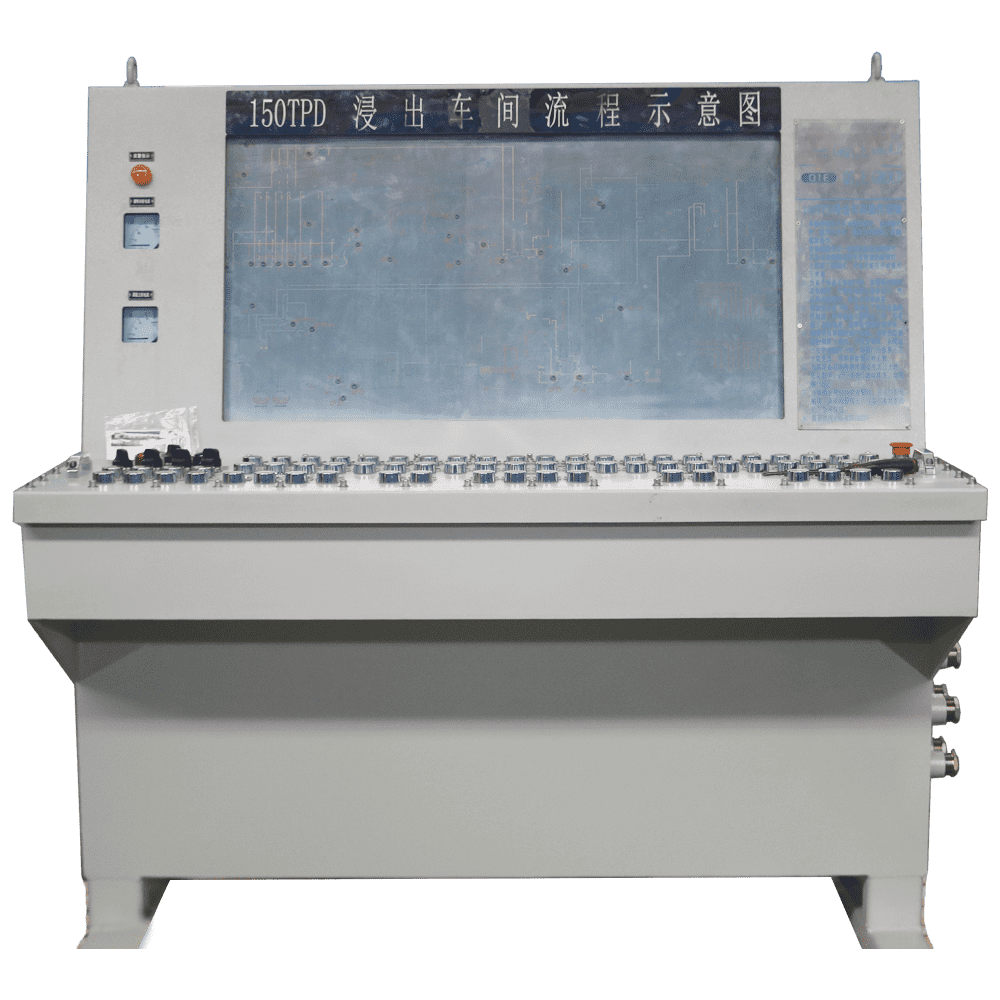

防爆琴臺式正壓柜 防爆正壓柜,琴臺式防爆正壓型控制柜
防爆琴臺式正壓柜產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中,具有ⅡA、ⅡB、ⅡC類T1~T4爆炸性氣體或蒸氣環境;海拔高度不超過2000米;25℃時,相對濕度95%以下。
工作環境溫度-20℃~+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件,對用戶內裝電器元件基本不受限制。
防爆琴臺式正壓柜結構概述
防爆琴臺式正壓柜產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中,具有ⅡA、ⅡB、ⅡC類T1~T4爆炸性氣體或蒸氣環境;海拔高度不超過2000米;25℃時,相對濕度95%以下;工作環境溫度-20℃~+40℃之間?筛鶕用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件,對用戶內裝電器元件基本不受限制。
配系統及用戶的進出電纜;正壓腔內裝部分自控系統的防爆元件及用戶的配電系統元件。
本配電柜進氣方式為通風型,即不間斷連續供氣,正壓腔內裝元件的工作熱量可隨氣路帶走,具有很好的散熱效果。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。
防爆琴臺式正壓柜柜體安裝
1、柜體的安裝位置:戶內或戶外有棚頂,無明顯震動平坦的地方。
2、本產品安裝方式為落地式,本產品下方設置了專用于固定的安裝孔,具體參數詳見技術圖紙。
3、布線方式為電纜溝布線,用戶電纜溝結構可參考相關國家標準和行業標準,并結合本柜的結構要求進行設計、施工。
4、搬運時注意,本產品嚴禁大幅度傾斜,傾斜度不大于100。
5、本產品在運輸、安裝定位時,嚴禁采用撬、錘等方式進行搬動。否則,可能影響產品的密封性能,導致本產品無法正常運行。
6、本產品設置了進氣口和排氣口,排氣口可現場排放或引至安全區域排放,現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源(潔凈氣體),氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r(shí),(注意:在密閉的操作室里,要謹慎使用氮?dú)庾鳛楸Wo(hù)氣體,若必須使用氮?dú)庾鞅Wo(hù)氣體,請注意現場通風,以確保人身安全)。
7、由于內裝工控電器、觸摸屏等精密電器,氣源進口處需加裝干燥過濾器,以確保氣源為干燥清潔的空氣,否則會影響電器的使用壽命。
8、嚴禁調節減壓閥,否則易造成高壓沖柜(出廠時減壓閥已調節好)。
